Khung Nâng Xe Nâng Là Gì? Phân Loại, Nguyên Lý Hoạt Động Và Cách Chọn

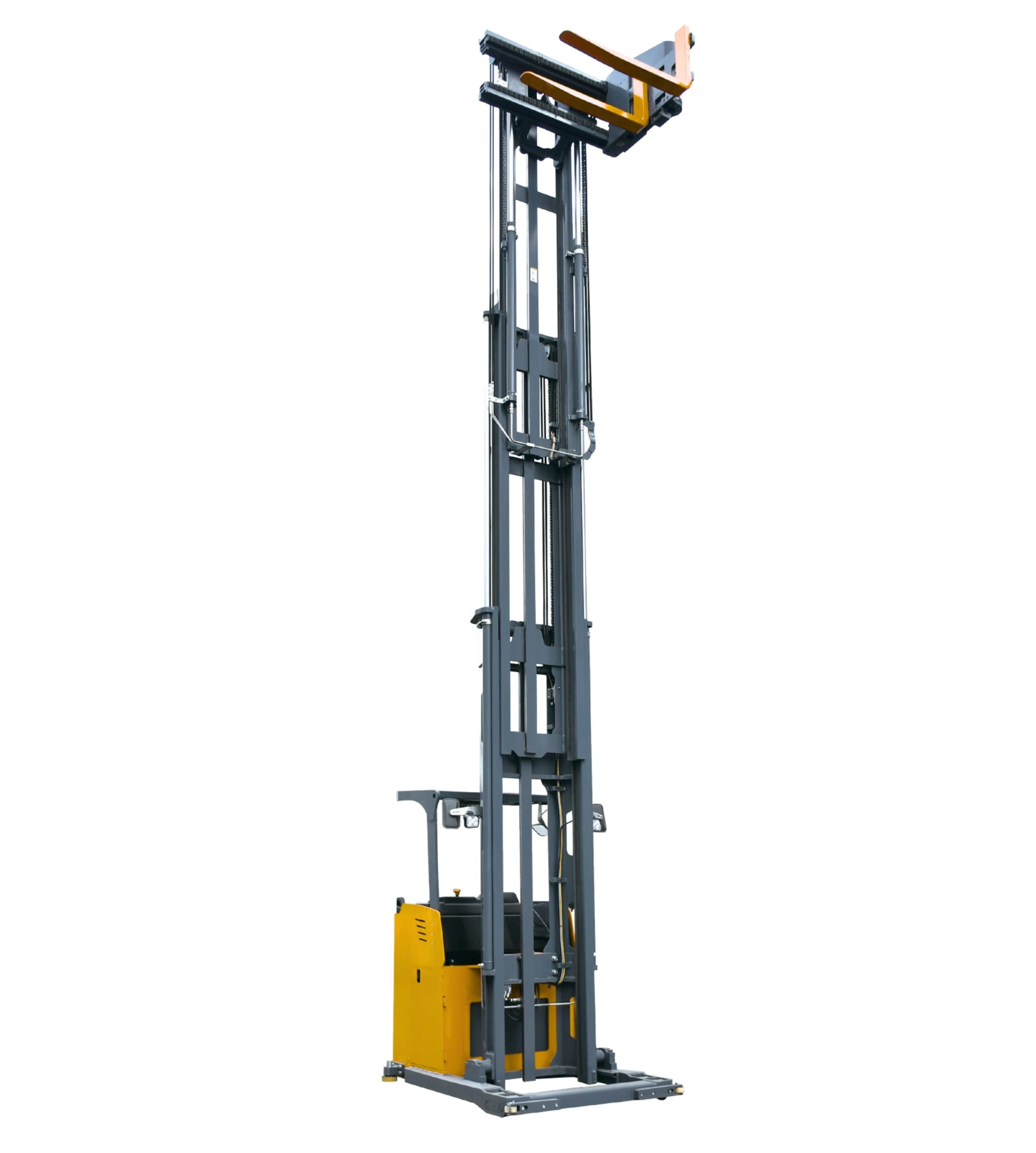

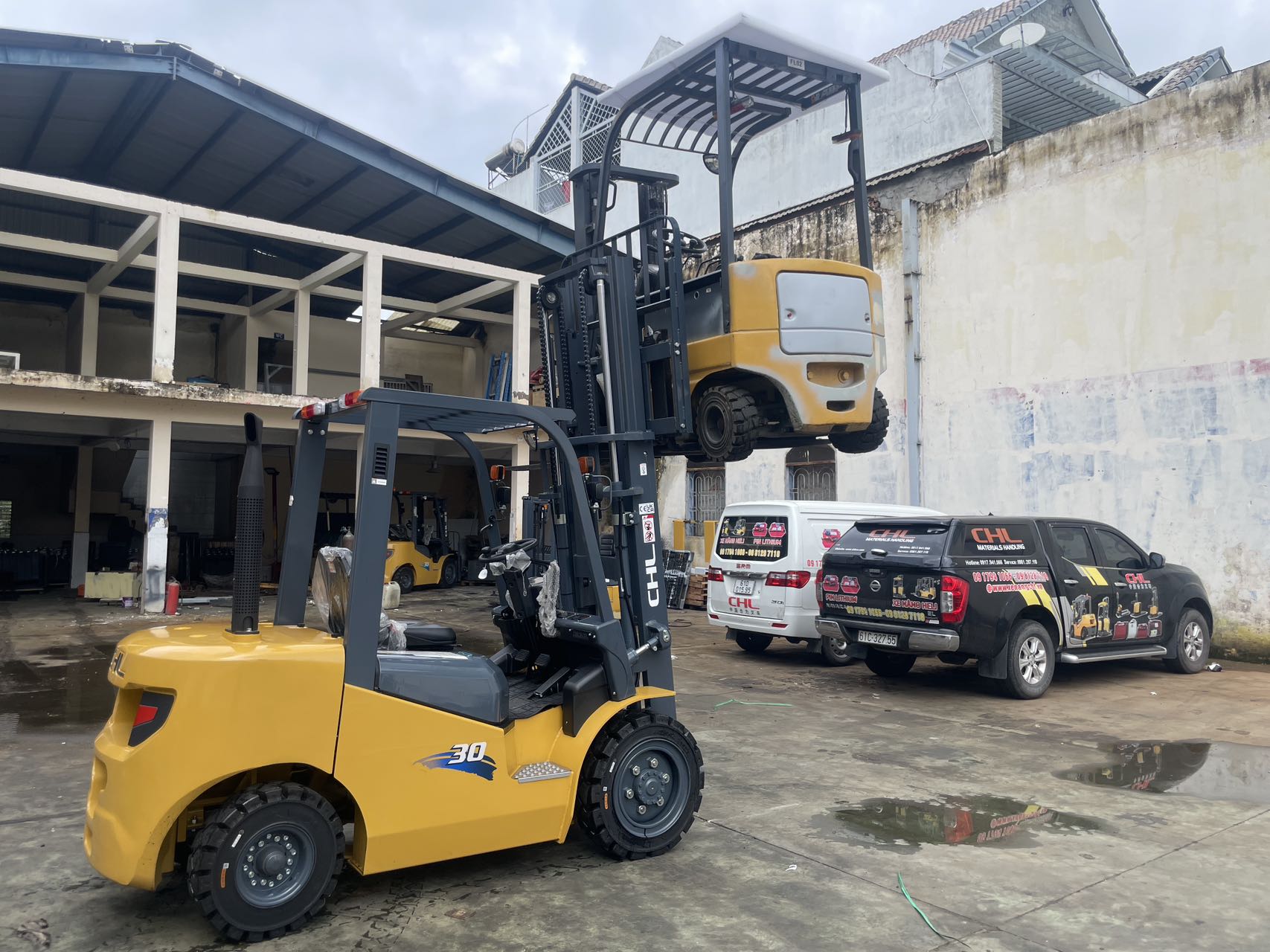

Khung nâng xe nâng là gì?

Khung nâng xe nâng, còn gọi là trụ nâng, là bộ phận nằm ở phía trước xe, có nhiệm vụ dẫn hướng và hỗ trợ càng nâng di chuyển lên xuống để nâng hạ hàng hóa. Đây là một trong những bộ phận quan trọng ảnh hưởng đến chiều cao nâng, khả năng thao tác và độ an toàn khi vận hành xe nâng.

Khung nâng thường được chế tạo từ thép chịu lực, kết hợp với các tầng khung lồng vào nhau, con lăn, xi lanh thủy lực và hệ thống xích nâng. Tùy thiết kế, khung có thể được cấu hình để đáp ứng các mức chiều cao nâng và điều kiện làm việc khác nhau.

Đối với doanh nghiệp sử dụng xe nâng trong kho hàng, nhà máy hoặc trung tâm phân phối, lựa chọn đúng khung nâng giúp thiết bị đáp ứng chiều cao kệ hàng, giới hạn chiều cao cửa kho và yêu cầu vận chuyển hàng hóa.

Cấu tạo khung nâng xe nâng

Để hiểu cách khung nâng hoạt động, cần nắm được chức năng của những bộ phận chính sau.

1. Thanh ray và các tầng khung

Các thanh thép tạo thành kết cấu dẫn hướng cho những tầng khung di chuyển theo phương thẳng đứng. Tùy thiết kế, khung có thể gồm tầng cố định và một hoặc nhiều tầng di động.

Kết cấu khung cần đủ độ cứng vững để chịu lực trong quá trình nâng hạ, đồng thời cho phép các tầng khung chuyển động ổn định.

2. Con lăn dẫn hướng

Con lăn được bố trí tại các vị trí tiếp xúc giữa những tầng khung. Bộ phận này hỗ trợ chuyển động trượt, hạn chế ma sát và giúp các tầng khung di chuyển đúng hướng.

Nếu con lăn bị mòn, hư hỏng hoặc thiếu bảo dưỡng theo yêu cầu, quá trình nâng hạ có thể xuất hiện tiếng động bất thường hoặc chuyển động không ổn định.

3. Xi lanh thủy lực

Xi lanh thủy lực sử dụng áp suất dầu để tạo lực nâng. Khi người vận hành kích hoạt chức năng nâng, dầu thủy lực được cấp vào xi lanh, làm piston dịch chuyển và tạo chuyển động cho cơ cấu nâng.

Số lượng và cách bố trí xi lanh phụ thuộc vào thiết kế từng loại khung.

4. Xích nâng và các điểm liên kết

Xích nâng truyền lực từ cơ cấu xi lanh đến cụm càng nâng hoặc các bộ phận chuyển động tương ứng. Sự phối hợp giữa xi lanh, xích và các tầng khung giúp càng nâng đạt độ cao cần thiết.

Xích nâng cần được kiểm tra định kỳ để phát hiện tình trạng mòn, hư hỏng hoặc sai lệch theo hướng dẫn bảo dưỡng của nhà sản xuất.

Nguyên lý hoạt động của khung nâng xe nâng

Khung nâng xe nâng hoạt động dựa trên sự phối hợp giữa hệ thống thủy lực, các tầng khung, xích nâng và cơ cấu dẫn hướng.

Quá trình nâng hàng

Khi người vận hành điều khiển chức năng nâng, bơm thủy lực cấp dầu đến xi lanh. Áp suất dầu tạo lực làm piston dịch chuyển, kéo hoặc đẩy các cơ cấu liên kết để nâng càng và hàng hóa lên cao.

Với khung nhiều tầng, các tầng khung di động lần lượt chuyển động theo thiết kế. Tốc độ và trình tự chuyển động phụ thuộc vào cấu hình xi lanh, xích và hệ thống thủy lực của từng model.

Quá trình hạ hàng

Khi người vận hành điều khiển hạ, van thủy lực điều tiết dòng dầu hồi về hệ thống. Trọng lượng của cụm nâng và hàng hóa tạo lực khiến cơ cấu hạ xuống có kiểm soát.

Người vận hành cần quan sát khu vực xung quanh, đảm bảo hàng hóa được đặt đúng vị trí và không có người hoặc vật cản trong vùng nguy hiểm.

Chức năng nghiêng khung

Nhiều dòng xe nâng có thêm cơ cấu nghiêng khung về phía trước hoặc phía sau. Chức năng này hỗ trợ lấy hàng, đặt hàng và điều chỉnh tư thế hàng hóa trong giới hạn thiết kế.

Cơ cấu nghiêng không thay thế yêu cầu giữ hàng đúng cách và tuân thủ biểu đồ tải của xe.

Các loại khung nâng xe nâng phổ biến

Khung nâng thường được phân loại theo số tầng khung và cấu hình nâng. Ba loại thường được nhắc đến là khung 2 tầng, 3 tầng và 4 tầng. Tuy nhiên, chiều cao nâng thực tế còn phụ thuộc vào thiết kế và tùy chọn của từng model.

1. Khung nâng 2 tầng

Khung nâng 2 tầng, thường gọi là Duplex, có kết cấu gồm một tầng cố định và một tầng di động.

Đặc điểm:

• Kết cấu tương đối đơn giản.
• Có thể cung cấp tầm nhìn phía trước thuận lợi hơn ở một số cấu hình.
• Phù hợp với những ứng dụng có yêu cầu chiều cao nâng vừa phải.
• Cần kiểm tra chiều cao khung khi thu gọn trước khi sử dụng tại cửa kho hoặc container.

Khung 2 tầng có thể là lựa chọn phù hợp cho doanh nghiệp có kho hàng thông thoáng, giá kệ không quá cao và không cần nâng hàng lên những vị trí đặc biệt cao.

2. Khung nâng 3 tầng

Khung nâng 3 tầng, thường gọi là Triplex, có một tầng cố định và hai tầng di động. Tùy thiết kế, loại khung này có thể cung cấp chiều cao nâng lớn hơn trong khi vẫn duy trì chiều cao thu gọn phù hợp với một số không gian hạn chế.

Đặc điểm:

• Phù hợp với kho có hệ thống kệ cao.
• Có thể đáp ứng nhu cầu nâng hàng qua cửa kho có giới hạn chiều cao khi cấu hình được lựa chọn phù hợp.
• Một số thiết kế có chức năng nâng tự do, cho phép càng nâng di chuyển lên trước khi tầng khung chính vươn cao.
• Kết cấu phức tạp hơn, cần kiểm tra các bộ phận chuyển động theo lịch bảo dưỡng.

Doanh nghiệp nên cân nhắc khung 3 tầng khi cần kết hợp giữa chiều cao nâng lớn và yêu cầu giới hạn chiều cao của xe khi khung thu gọn.

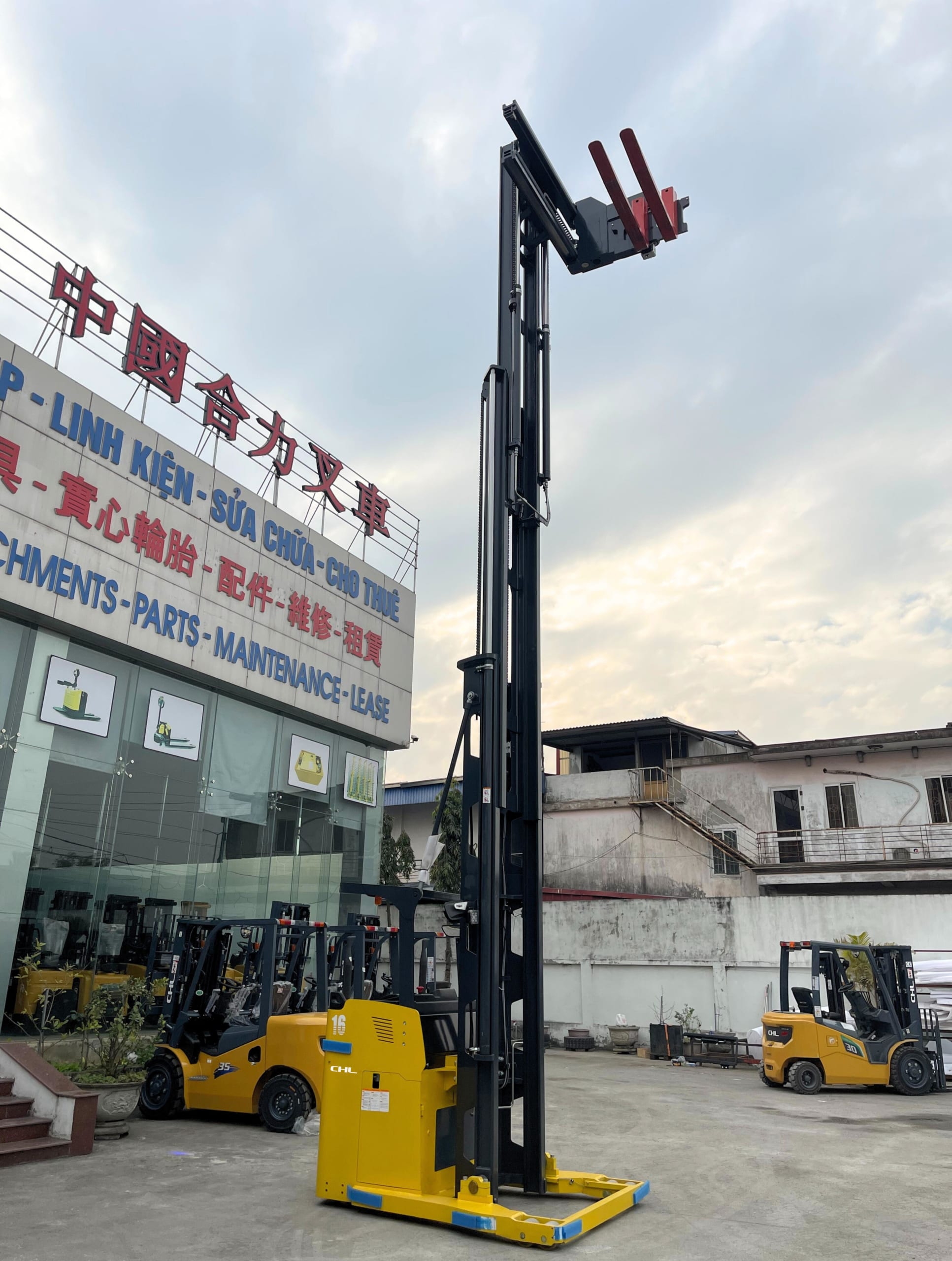

3. Khung nâng 4 tầng

Khung nâng 4 tầng, thường gọi là Quadruplex, có nhiều tầng khung lồng vào nhau nhằm đáp ứng các ứng dụng yêu cầu chiều cao nâng lớn trong điều kiện giới hạn chiều cao thu gọn.

Đặc điểm:

• Có thể đáp ứng các nhu cầu nâng cao tùy cấu hình.
• Phù hợp với một số kho có hệ thống kệ cao hoặc yêu cầu vận hành chuyên biệt.
• Cấu tạo nhiều tầng, đòi hỏi việc kiểm tra và bảo dưỡng cẩn thận.
• Cần đánh giá kỹ tầm nhìn, chiều cao khung, độ ổn định và tải trọng cho phép ở độ cao làm việc.

Không phải xe nâng nào cũng có sẵn khung 4 tầng. Khả năng trang bị phải được xác nhận theo model và tài liệu kỹ thuật của nhà sản xuất.

So sánh khung nâng 2 tầng, 3 tầng và 4 tầng

Tiêu chí	Khung 2 tầng	Khung 3 tầng	Khung 4 tầng
Kết cấu	Đơn giản hơn	Nhiều tầng di động hơn	Phức tạp hơn
Nhu cầu điển hình	Nâng ở độ cao vừa phải	Nâng cao, cần cân đối chiều cao thu gọn	Ứng dụng yêu cầu nâng rất cao
Chiều cao thu gọn	Phụ thuộc cấu hình	Có thể thấp hơn khung 2 tầng cùng khả năng nâng	Phụ thuộc cấu hình cụ thể
Tầm nhìn	Có thể thuận lợi hơn	Cần đánh giá theo thiết kế	Cần đánh giá kỹ
Bảo dưỡng	Theo yêu cầu nhà sản xuất	Cần kiểm tra thêm các bộ phận chuyển động	Cần kiểm tra kỹ hệ thống nhiều tầng

Bảng trên thể hiện đặc điểm chung, không thay thế thông số kỹ thuật của từng xe. Khi so sánh, doanh nghiệp cần đối chiếu chiều cao nâng tối đa, chiều cao khung khi hạ và biểu đồ tải của đúng cấu hình.

Cách lựa chọn khung nâng xe nâng phù hợp

1. Xác định chiều cao kệ hàng cao nhất

Trước khi chọn xe nâng, hãy đo chiều cao của vị trí cao nhất cần đặt pallet. Cần tính đến kích thước pallet, chiều cao hàng hóa và khoảng hở cần thiết khi đưa hàng lên hoặc lấy hàng xuống.

Không nên chọn khung chỉ dựa trên chiều cao kệ ước lượng. Thông số chiều cao nâng phải đáp ứng yêu cầu thao tác thực tế và giới hạn kỹ thuật của xe.

2. Kiểm tra chiều cao cửa kho và container

Chiều cao khung khi thu gọn là thông số quan trọng nếu xe phải đi qua cửa thấp, làm việc trong container hoặc di chuyển dưới hệ thống dầm trần.

Một khung có chiều cao nâng lớn chưa chắc phù hợp với kho có giới hạn chiều cao. Doanh nghiệp cần kiểm tra đồng thời chiều cao nâng tối đa và chiều cao tổng thể của khung ở trạng thái thu gọn.

3. Kiểm tra tải trọng tại độ cao nâng yêu cầu

Tải trọng nâng danh định không có nghĩa xe luôn nâng được tải trọng đó ở mọi độ cao. Khả năng nâng còn chịu ảnh hưởng bởi tâm tải, loại khung, chiều cao nâng và bộ công tác lắp thêm.

Trước khi quyết định mua, cần yêu cầu nhà cung cấp xác nhận biểu đồ tải tương ứng với đúng model và cấu hình khung nâng.

4. Đánh giá không gian thao tác

Đối với kho có lối đi hẹp, ngoài khung nâng, doanh nghiệp cần xem xét loại xe, bán kính quay, chiều rộng xe và khoảng cách thao tác cần thiết giữa các dãy kệ.

Trong một số trường hợp, reach truck có thể phù hợp hơn xe nâng đối trọng thông thường nhờ thiết kế chuyên dụng cho hoạt động lấy và đặt hàng trên kệ. Việc lựa chọn cần dựa trên bố trí kho thực tế.

5. Cân đối chi phí đầu tư và bảo dưỡng

Khung nâng có cấu hình phù hợp sẽ giúp xe đáp ứng công việc mà không cần đầu tư quá mức cho những yêu cầu không sử dụng thường xuyên.

Doanh nghiệp nên cân nhắc tần suất nâng hàng ở độ cao lớn, chi phí đầu tư ban đầu, yêu cầu bảo dưỡng và khả năng hỗ trợ kỹ thuật trong quá trình sử dụng.

Những lưu ý khi sử dụng và bảo dưỡng khung nâng xe nâng

Để duy trì khả năng nâng hạ ổn định, doanh nghiệp nên thực hiện kiểm tra theo hướng dẫn của nhà sản xuất và quy trình an toàn nội bộ.

• Kiểm tra xích nâng: Theo dõi tình trạng mòn, hư hỏng, độ căng và các điểm liên kết.
• Kiểm tra con lăn và ray trượt: Phát hiện dấu hiệu mòn, kẹt hoặc chuyển động không đều.
• Kiểm tra hệ thống thủy lực: Quan sát rò rỉ dầu và các dấu hiệu nâng hạ bất thường.
• Theo dõi tiếng động khi vận hành: Dừng kiểm tra khi phát hiện tiếng va đập hoặc chuyển động không bình thường.
• Tuân thủ tải trọng cho phép: Không nâng quá tải và không tự ý thay đổi kết cấu khung.
• Đảm bảo an toàn khi bảo dưỡng: Hạ càng về vị trí an toàn, tắt xe và thực hiện quy trình cô lập năng lượng phù hợp trước khi kiểm tra.

Nếu phát hiện khung bị cong, xích hỏng hoặc hệ thống nâng hạ không ổn định, cần ngừng sử dụng và yêu cầu nhân sự kỹ thuật kiểm tra trước khi tiếp tục vận hành.
